Материнская плата – это база на которой мы создаем нашу ферму! Плохой или неправильный выбор приведет к тому, что ферма будет работать с ошибками, вылетать, не будет видеть все видеокарты, греться и выключаться. Поэтому наличие нужного количества слотов PCI-e на материнской плате еще не является гарантом работоспособности фермы и отсутствия ошибок.

Мы будем разделять их по сокету и количеству возможных видеокарт в ферме. Желательно так же наличие защиты от перепадов напряжения, так как создавая ферму из 3 и более карт, мы даем нагрузку на все компоненты, это происходит 24/7, именно поэтому так важна защита для избегания ошибок, сбоев и перезагрузок.

 2.3.1 СОКЕТ (РАЗЪЁМ)

Видеокарты – это мозг нашей фермы, поэтому к их выбору необходимо относится с наиболее тщательно. Глобально существует два типа производителей AMD и Nvidia, или “красные” и “зеленые”.

Существуют разные сокеты, это поколения платформ, на которых работают процессоры. Глобально существуют для производителя процессоров AMD и Intel, для каждого из этих производителей существуют разные платформы и эти платформы не пересекаются, т.е. вы не сможете установить процессор от AMD на платформу от Intel, так же, как и не сможете уставить процессор в рамках одного производителя, но разных платформ.

Для Intel существуют сокеты: 1151; 1150; 1155 (от нового к старому).
Для AMD существуют сокеты: FM2/FM2+, AM3+, а также AM4 (новая платформа под Ryzen).

ВАЖНО! – Процессор должен подходить к разъёму материнской платы.

Из производителей материнских плат можно выделить ASRock и Biostar, эти производители имеют в своем арсенале платы, которые затачивались специально под майнинг, поэтому данные модели наиболее актуальны к приобретению. Существует также множество других производителей: Gigabyte, Asus, MSI – у этих производителей тоже качественные платы, но из всего спектра подойдут лишь единицы. С остальными же могут возникнуть сложности, ошибки и вылеты.

ВАЖНО! – Особенности, о которых необходимо помнить:

  • Наличие 5/6 слотов PCE-e не гарантирует их одновременную работоспособность, зачастую, используя, к примеру, второй слот PCI-e – может отключаться 5-й слот PCI-e, это значит, что больше 4-х видеокарт на материнской плате из 5/6 слотов мы не сможем запустить. Эта особенность, когда используя один из слотов, будет отключаться другой слот – прописана в документации к материнской плате, обязательно ознакомьтесь перед покупкой.
  • Охлаждение – Наличие хорошего охлаждения на материнской плате, визуально определяется наличием металлических радиаторов, накрывающих чипсет и элементы подсистемы питания процессора. Наличие радиаторов и пример хорошего охлаждения у материнской платы FM2A88X Pro3+. А так же пример слабого охлаждения чипсета и отсутствия радиатора для охлаждения цепей питания у процессора, MSI 970A-G43. Конечно некачественная система охлаждения у платы MSI еще не является гарантом, что система не запустится, но это повлияет на срок службы материнской платы, а также стабильность работы системы в целом.
  • Дополнительное питание – материнские платы ASRock и Biostar комплектуются разъёмами дополнительного питания для PCI-e линий, что обеспечивает стабильную работу системы.

 2.3.2 ОБЗОР РАЗЪЁМОВ НА МАТЕРИСКОЙ ПЛАТЕ

ASRock FM2A88X Pro3+

  1. Разъём для установки процессора;
  2. Разъём для подключения питания процессора, бывает 4 или 8pin;
  3. Разъём CPU_FAN1 для подключения питания процессорного кулера;
  4. Разъём для установки оперативной памяти;
  5. Разъём 24pin ATXPWR1 для подключения питания к материнской плате;
  6. Разъём Molex PCIE_PWR1 для подключения дополнительного питания для PCI-e;
  7. Разъём SATA для подключения SSD/HDD;
  8. Разъёмы PCI-e PCIE1 ... PCIE5, желтым выделен разъём PCI-e x16, нижний PCI-e x4. Итого 5 PCI-e разъёмов!;

 2.3.3 СРАВНИТЕЛЬНЫЕ ТАБЛИЦЫ МАТЕРИНСКИХ ПЛАТ

 2.3.3.1 Сравнительная таблица материнских плат ASRock

Название платыКоличество видеокартSocketRAM
456
Socket 1151
ASRock B150A-X1  1151DDR4
ASRock B150 Pro4D3  1151DDR4
ASRock B150 Pro43.1  1151DDR4
ASRock H170A-X1  1151DDR4
ASRock H170 Pro4  1151DDR4
ASRock H170 Pro4D3  1151DDR4
ASRock H170 Pro4S  1151DDR4
ASRock B150 Combo  1151DDR4
ASRock B150M Pro4S  1151DDR4
ASRock B150M Pro4  1151DDR4
ASRock Q170M vPro  1151DDR4
ASRock H170 Combo  1151DDR4
ASRock H170M Pro4S  1151DDR4
ASRock H170M Pro4  1151DDR4
Socket 1150
ASRock H81 Pro BTC  1150DDR3
ASRock H81 Pro-G  1150DDR3
ASRock B85 Anniversary  1150DDR3
ASRock H97 Anniversary  1150DDR3
ASRock H81M BTC  1150DDR3
ASRock H81M-G  1150DDR3
ASRock B85M BTC  1150DDR3
ASRock B85 Pro4  1150DDR3
ASRock H87 Pro4  1150DDR3
Socket 1155
ASRock H61 Pro BTC  1155DDR3
ASRock H61 Pro  1155DDR3
ASRock H61DEL  1155DDR3
ASRock H67DE3  1155DDR3
ASRock P67 Pro  1155DDR3
ASRock P67 Pro3 SE  1155DDR3
ASRock P75 Pro3  1155DDR3
Сравнительная таблица материнских плат для платформы AMD
ASRock FM2A58+ BTC  FM2/FM2+DDR3
ASRock FM2A58 Pro+  FM2/FM2+DDR3
ASRock FM2A78 Pro3+  FM2/FM2+DDR3
ASRock FM2A88X+ BTC  FM2/FM2+DDR3
ASRock FM2A88X Pro+ R2.0  FM2/FM2+DDR3
ASRock FM2A88X Pro+  FM2/FM2+DDR3
ASRock FM2A88X Pro3+  FM2/FM2+DDR3
ASRock FM2A58M+ BTC  FM2/FM2+DDR3
ASRock FM2A78 Pro4+  FM2/FM2+DDR3
ASRock FM2A88M+ BTC  FM2/FM2+DDR3

 2.3.3.2 Сравнительная таблица материнских плат MSI

6 карт7 карт8 карт
5 слотов PCIe + 1x M.2 Adaptor6 слотов PCIe6 слотов PCIe + 1x M.2 Adaptor6 слотов PCIe + 2x M.2 Adaptor
Intel 200 series
 Z270 GAMING M7Z270 GAMING M7Z270 GAMING M7
Z270 GAMING M6 ACZ270 GAMING M6 ACZ270 GAMING M6 AC
Z270 GAMING M5Z270 GAMING M5Z270 GAMING M5
Z270 GAMING PRO CARBONZ270 GAMING PRO CARBONZ270 GAMING PRO CARBON
Z270 GAMING PROZ270 GAMING PROZ270 GAMING PRO
Z270 KRAIT GAMINGZ270 KRAIT GAMINGZ270 KRAIT GAMING
Z270 GAMING PLUSZ270 GAMING PLUSZ270 SLI PLUS
Z270 SLI PLUSZ270 SLI PLUS
Z270 SLIZ270 SLI
Z270-A PROZ270-A PRO
H270-A PROH270-A PRO
AMD AM4 + процессор Ryzen
B350 GAMING PRO CARBONX370 GAMING PRO CARBONX370 GAMING PRO CARBON
B350 KRAIT GAMINGX370 KRAIT GAMINGX370 KRAIT GAMING
 X370 GAMING PROX370 GAMING PRO
 X370 GAMING PLUSX370 GAMING PLUS
 X370 SLI PLUSX370 SLI PLUS
AMD AM4 + гибридный процессор BR
X370 GAMING PRO CARBON
X370 KRAIT GAMING
X370 GAMING PRO
X370 GAMING PLUS
X370 SLI PLUS
B350 GAMING PRO CARBON
B350 KRAIT GAMING
Руководство по версиям BIOS
Материнская платаВерсия BIOS для майнинга
Z170-A PROE7971IMS.1H1
Z170A SLI PLUSE7998IMS.1A2
Z170 KRAIT GAMINGE7984IMS.BC1
Z170A KRAIT GAMINGE7984IMS.AC1
Z170A KRAIT GAMING 3XE7A11IMS.281
Z270-A PROE7A71IMS.120
H270-A PROE7A71IMS.500

 2.3.3.3 Сравнительная таблица, другие материнские платы

Название платыКоличество видеокартSocketRAM
456
Biostar TB250-BTC  1151DDR4
Biostar TB85  1150DDR3
GIGABYTE GA-Z270P-D3  1151DDR4
MSI Z170-A PRO  1151DDR4
MSI Z270 SLI PLUS  1151DDR4
ASUS PRIME Z270-P  1151DDR4
ASRock Fatal1ty B250 Gaming K41151DDR4
ASRock Fatal1ty H270 Performance1151DDR4
AMD
Biostar TB350-BTC  AM4DDR4
Biostar TA320-BTC  AM4DDR4
GIGABYTE GA-990FX-Gaming  AM3+/ AM3DDR3
ASUS M5A99FX PRO R2.0  AM3+DDR3
GIGABYTE GA-970A-DS3P
MSI 970A-G43  AM3+DDR3

 Можно подключить 5 или 6 видеокарт, но при этом может возникнуть необходимость в настройке биоса, отключении ряда компонентов.

Подводя итог выбора материнских плат, необходимо помнить следующее:

  • Берите материнские платы с защитой от перепадов напряжения!
  • Желательно наличие дополнительного питания для PCI-e линий; (В случае если мы используем райзера, то подключать эти разъемы необязательно)
  • Необходимо наличие радиаторов охлаждения для чипа и подсистемы питания;
  • Процессор должен подходить к сокету материнской платы;
  • Оперативная память должна поддерживаться материнской платой DDR3 или DDR4;
  • Желательно наличие двойного биоса, на случай неудачной прошивки первого.

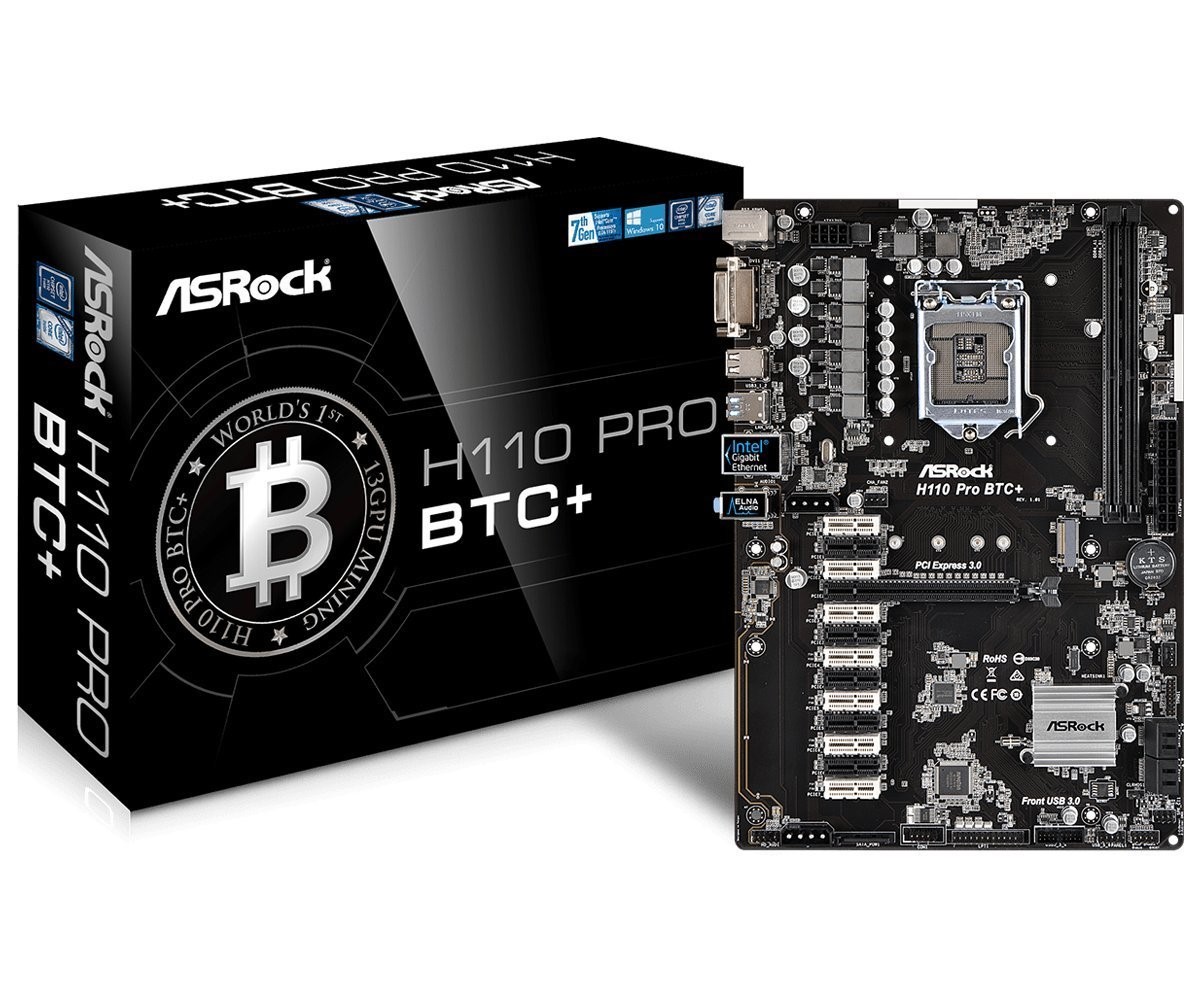

 2.3.4 ASRock H110 Pro BTC+

Поступила в продажу по цене 129,99 USD интересная материнская плата, заточенная под майнинг. Отличное решение, даже если у вас ферма на 6-8 карт.

Особенности материнской платы:

  • Поддержка 13 видеокарт, 8 AMD + 5 Nvidia;
  • Наличие дополнительного питания 2 MOLEX + 1 SATA;
  • Кнопки включения и перезагрузки;
  • Полная защита от скачков напряжения.

Ссылки:
Страница на сайте производителя
Страница товара на NewEgg – цена 129,99 USD
Страница товара на Amazon – цена 197,96 USD

Из возможных минусов подобной материнской платы:

  • Windows 10 может плохо справляться с поддержкой 13 видеокарт в особенности если это AMD+Nvidia, возможны частые конфликты драйверов и вылеты. В этой случае настоятельно рекомендую использовать Linux системы.
  • В случае с 13 видеокартами, придется хорошо продумать конструкцию фермы, так как размещать все 13 карт в ряд получится слишком длинная стойка, с учетом расстояния между картами, почти полтора метра, в этом случае возникнут проблемы с длиной кабелей и переходниками. Необходимо будет размещать в два ряда параллельно, либо другим способом.

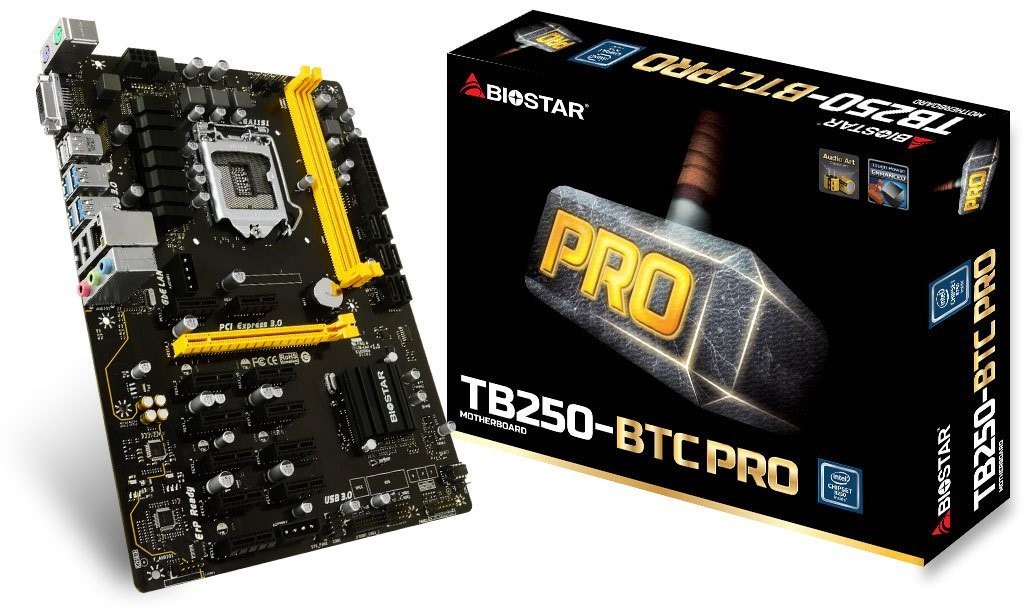

 2.3.5 BIOSTAR TB250-BTC PRO

Отличное решение для майнинга наконец-то в продаже со скидкой за 129,99 USD.

Особенности материнской платы:

  • Поддержка 12 видеокарт;
  • Наличие дополнительного питания 2 MOLEX + 1 SATA;
  • В основе чипсет Intel B250;
  • Полная защита от скачков напряжения и прочие защиты.

Ссылки:
Страница на сайте производителя
Страница товара на NewEgg – цена 129,99 USD
Страница товара на Amazon – цена 155,00 USD

Из возможных минусов подобной материнской платы:

  • Windows 10 может плохо справляться с поддержкой 12 на борту фермы, как вариант, использовать системы на базе Linux.
  • Необходимо продумать конструкцию фермы, так как уместить все 12 карт в один ряд не получится, оптимальное размещение в два ряда.

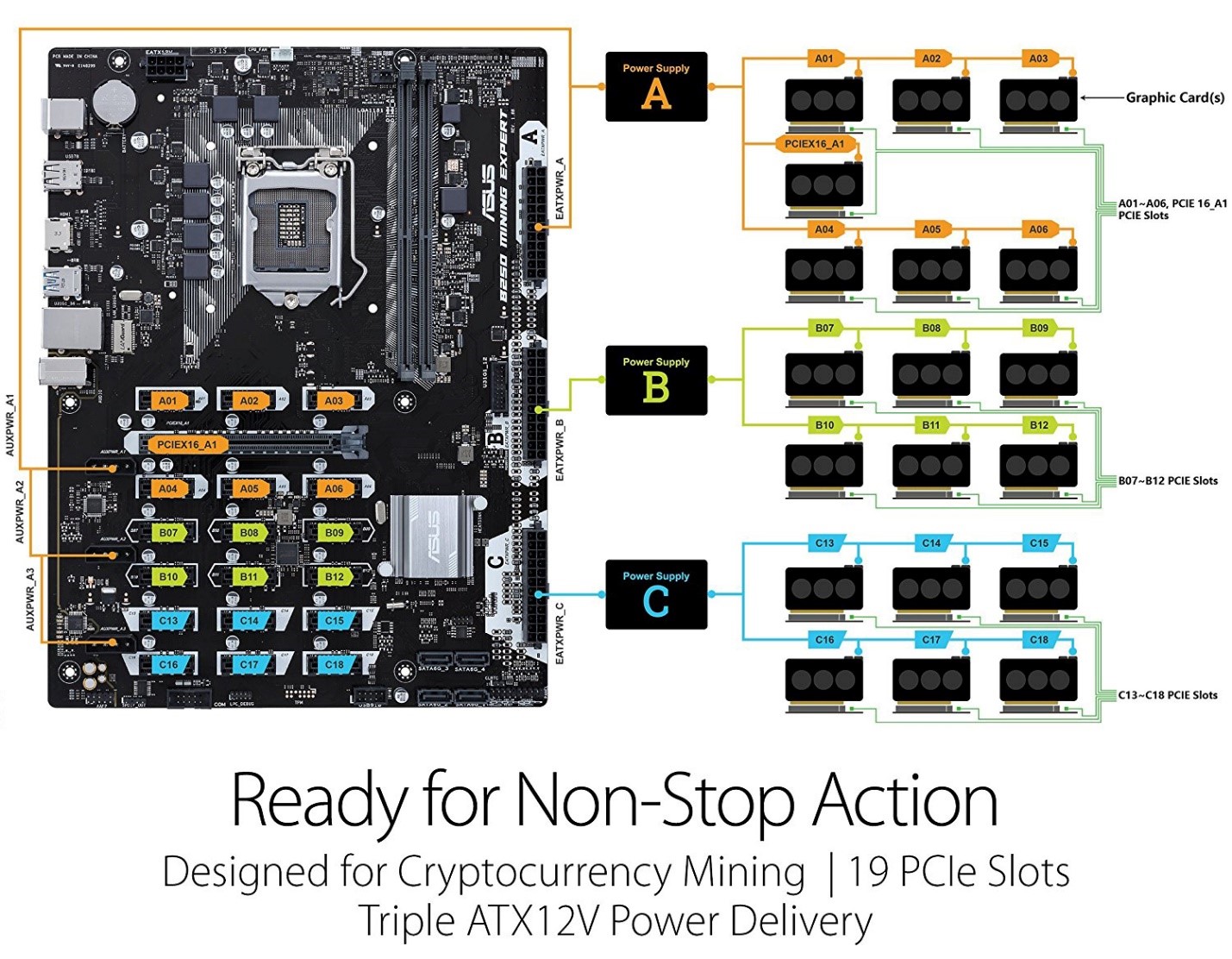

 2.3.6 ASUS B250 MINING EXPERT

Вышла в продажу просто невероятная материнская плата от компании Asus, она поддерживает 19 видеокарт – это новый рекорд в данном сегменте!

Особенности материнской платы:

  • Поддержка 19 видеокарт;
  • Наличие 3-х 12V ATX линий питаний;
  • BIOS Mining Mode.
  • В основе чипсет Intel B250;
  • Полная защита от скачков напряжения и прочие защиты.

Ссылки:
Страница на сайте производителя
Страница товара на NewEgg – цена 134,99 USD
Страница товара на Amazon – цена 199,00 USD

Необходимо отметить, что текущие реализации драйверов AMD и NVIDIA не позволяют использовать в единой ферме более 8 графических ускорителей, однако разработчикам ASUS известно, что «красные» уже готовят специальные драйверы, позволяющие обойти этот лимит, и, скорее всего, «зелёные» быстро за ними подтянутся со своей версией драйверов с аналогичными возможностями. ASUS B250 Mining Expert имеет специальный BIOS со средствами диагностики: уже при включении системы она показывает, какие слоты заняты и какие видеокарты функционируют нормально.

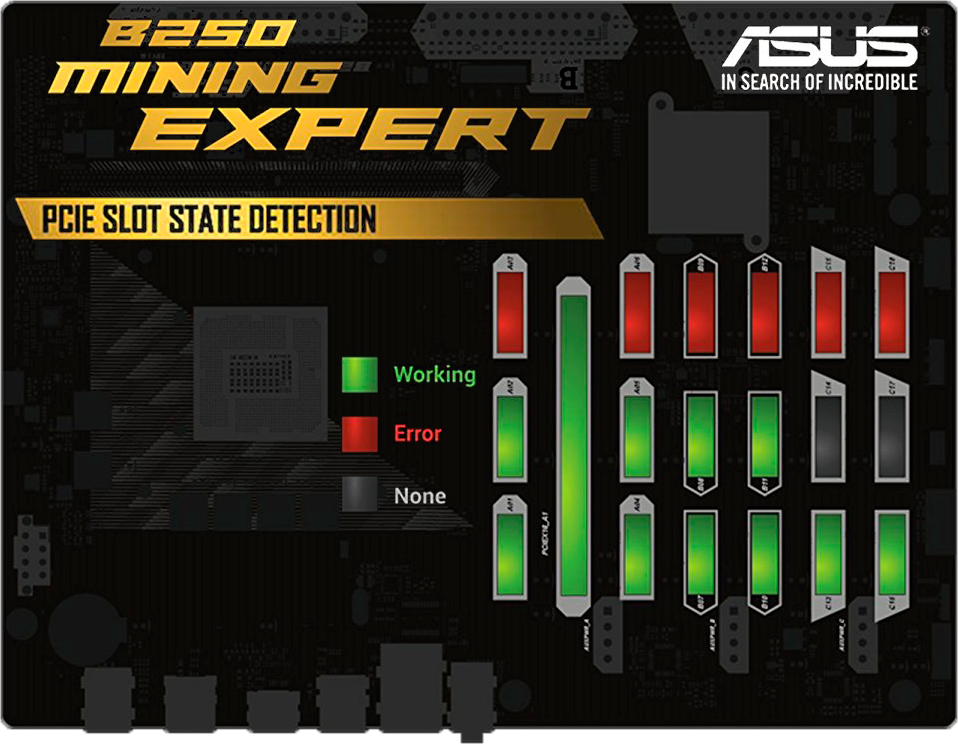

С подобным интерфейсом при включении вы сразу узнаете о текущем состоянии видеокарт.

Из возможных минусов подобной материнской платы:

  • Windows 10 может плохо справляться с поддержкой 19 видеокарт на борту фермы, как вариант, использовать системы на базе Linux.
  • Необходимо продумать конструкцию фермы, так как уместить все 19 карт в один ряд не получится, оптимальное размещение в три ряда.
  • Необходимо дожидаться обновления драйверов со стороны разработчика, чтобы иметь возможность установить необходимо количество видеокарт.

Заключение

Для меня, на текущий момент, эта материнская плата является топовым решением в майнинге, при MSRP цене в $134.99 – она полностью оправдывает свою стоимость и возможности. К ней можно подключить AMD + NVIDIA видеокарты, современные майнеры умеют работать с указанными видеокартами, выборочно, из строки конфигурации, это значит, что вы можете запустить два майнера, которые будут работать, каждый со своим стеком видеокарт. Не стоит забывать, что три линии по 12V обеспечат стабильное питание всей системы, больше никаких MOLEX разъемов.
